主要特点
● 本系列机型主要用于箱体类或多面零部件加工；
● 采用成熟技术开发的通用性强、零部件互换性高，高可靠性，高性价比的产品；
● 主要用于大批量中小型零件、模具等多品种加工，工件一次装夹后，可自动高效、高精度连续完成铣、钻、镗、铰等工序；
● 与众不同的立柱宽度、滑块厚度、三坐标导轨大大地提高了机床的精度稳定性；
● 快速位移达到32m/min，搭配15000rpm直结式主軸，加工效率高。
技术特点
JT-HM500/HM500-APC/HM630/HM630-APC/HM800/HM800-AP/HM1000/HM1000-APC

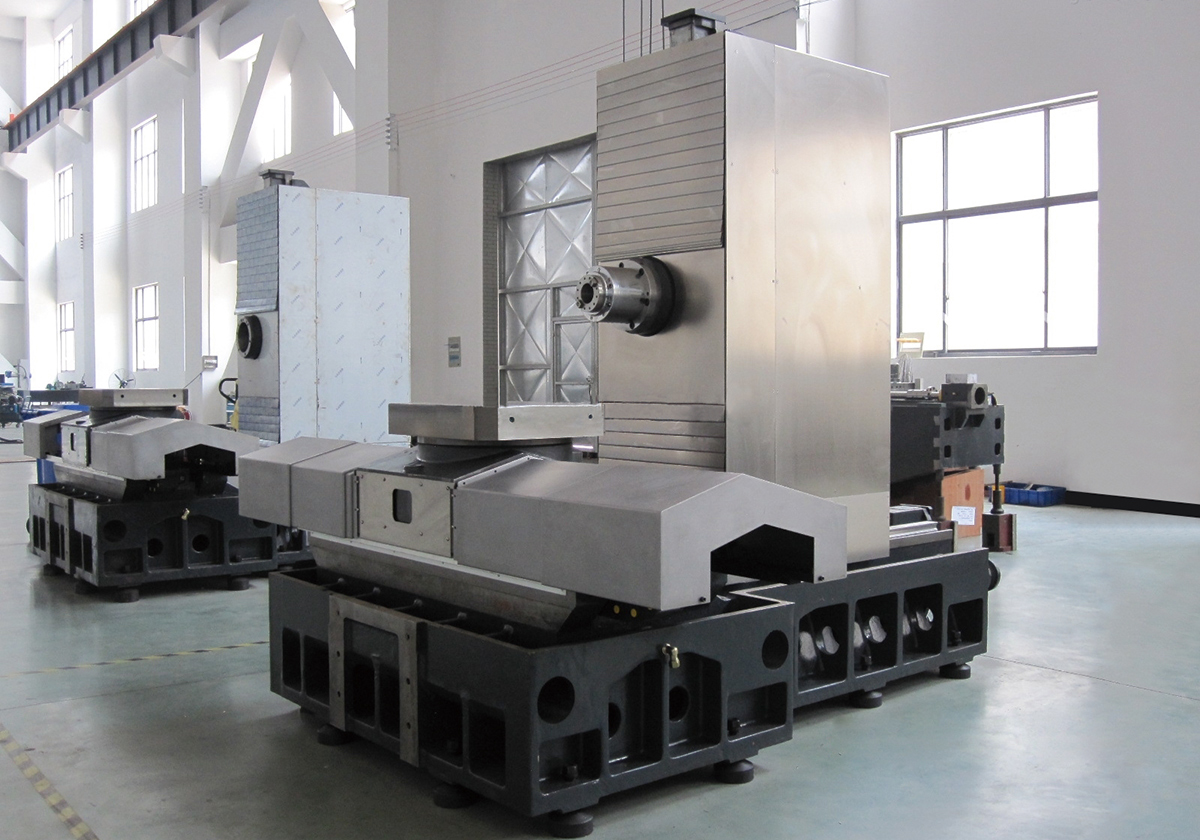

高刚性、高精度的结构设计
1.主结构铸件采用高质量铸铁，铸件经有限元素分析，合理的结构强度及加强肋的搭配，提供机械之高刚性；
2.超宽底座，立柱为箱体式结构，鞍座加宽加长，重荷全支撑设计，结构结实，可确保加工时之重负荷能力；
3.主轴头内以肋骨强化结构，主轴头与立柱接触长度适当，提供主轴之稳固支撑。
高刚性、高速化进给系统
1.三轴马达与精密高速滚珠螺杆直结传动增强刚性及提高精密度；
2.Z轴采用刹车马达系统，在快速位移时亦可保持高平衡及灵敏性，确保加工精度；
3.三轴采用线性滑轨，具高刚性、低噪音、低摩擦特性，可做快速位移及获得较佳循圆精度；
4.采用Ball bar循圆测量，预先调整参数，可得较佳精度；
5.选用高精度高速自动交换工作台系统（只需7秒）和自动换刀系统（只需1.6秒），可在无需停机的情况进行工件的拆卸/装夹及刀具交换工作，有效提高生产的加工效率、降低操作人力的需求。

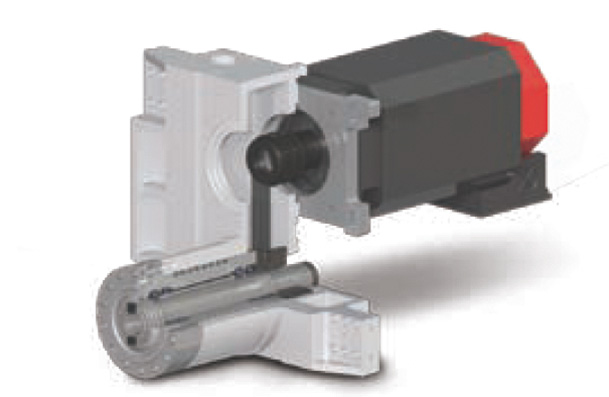

主轴传动系统
皮带传动（标配）

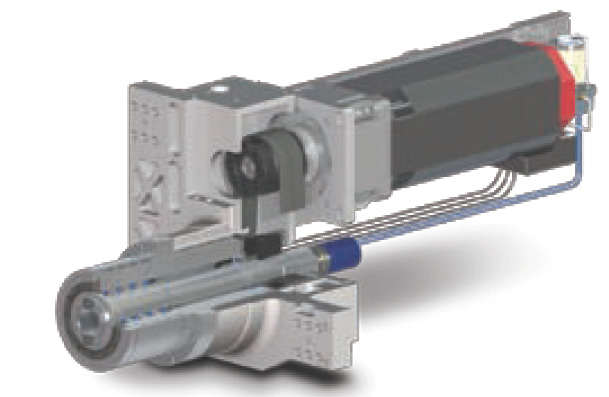

直连传动（选配）

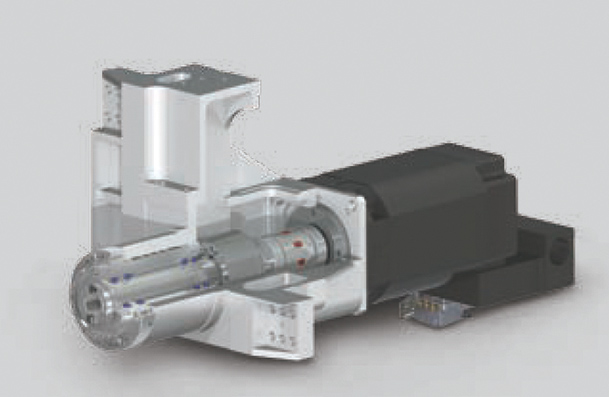

皮带+减速机（选配）
直连+减速箱（选配）
选配

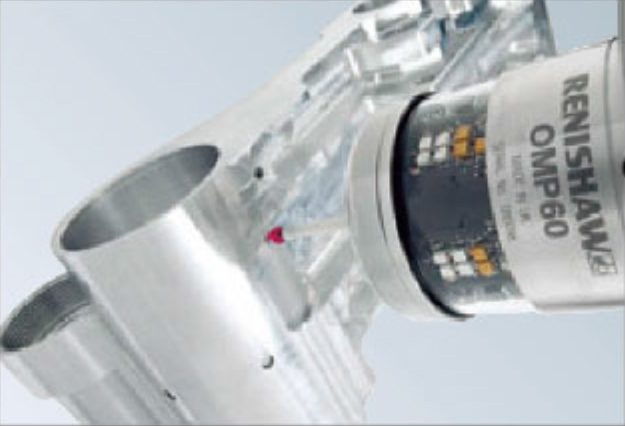

自动工件测量系统

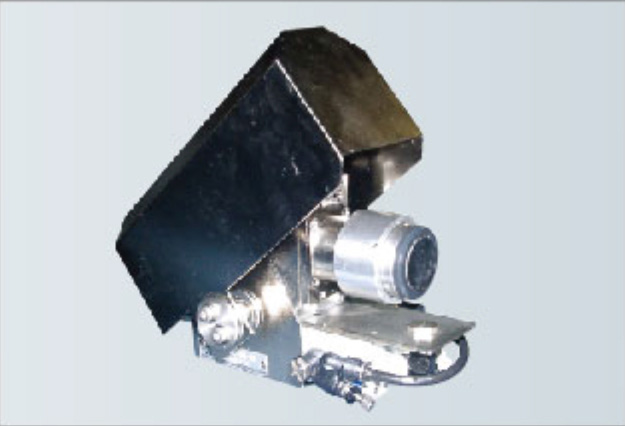

接触式刀长量测

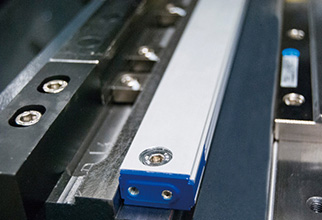

三轴光栅尺

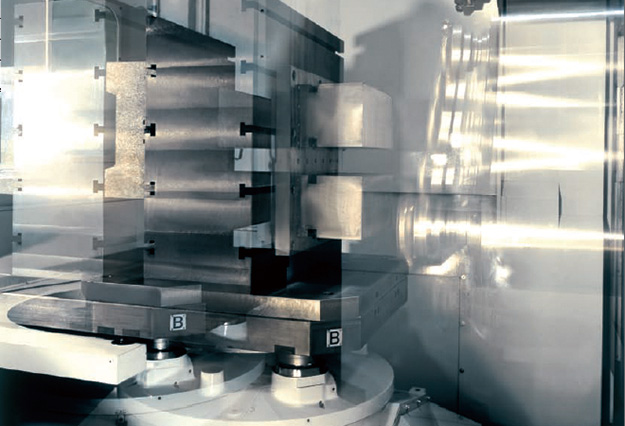

交换工作台

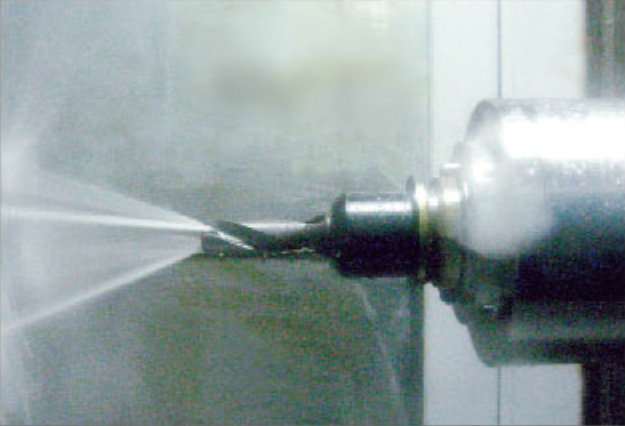

主轴中喷系统
三轴螺杆中空冷却系统
| 规格 | 卧式加工中心 | |||||
| JT-HM500/HM500-APC | JT-HM630/HM630-APC | JT-HM800/HM800-APC | JT-HM1000/HM1000-APC | |||
| 工作台 | 工作台尺寸 | 500×600mm | 630×630mm | 800×800mm | 500×630mm | |
| 工作台数量 | 1(选配2) | |||||
| 工作台分度 | 1°X360（选配0.001°） | |||||
| 工作台最大载荷 | 600kg | 950kg | 1500kg | 2000kg | ||
| 工作台面的形式 | 24×M16螺纹孔 | |||||
| 最大工件回转直径 | ￠750mm | ￠820mm | ￠1600mm | ￠1600mm | ||
| 行程 | 倒T型布局 | 工作台左右移动（X向） | 740mm | 1050mm | 1300mm | 1600mm |
| 主轴箱上下移动（Y向） | 680mm | 750mm | 1000mm | 1000mm | ||
| 立柱前后移动（Z向） | 650mm | 900mm | 1000mm | 1000mm | ||
|
主轴(台制) 【同步带1：1传动】 |
BT50环喷 | 主轴轴承内径 | 100mm | 100mm | 100mm | 100mm |
| 最高转速 | 6000rpm | 6000rpm | 6000rpm | 6000rpm | ||
| 主轴中心线至工作台面距离 | 120～800mm(0～680mm) | 120～870mm(0～750mm) | 120～1120mm（0～1000mm） | |||
| 主轴端面至工作台中心距离 | 130～780mm | 130～1030mm | 200～1200mm | 130～780mm | ||
| 导轨防护形式 | X向,Z向不锈钢导轨护罩；Y向钢制铠甲防护帘 | |||||
|
导轨、丝杠、丝杠 专用轴承润滑方式 |
X向、Y向、Z向容积式稀油润滑 | |||||
| 导轨规格(台湾) | X/Y向重载45直线滚柱导轨；Z向重载55直线滚柱导轨 | 3轴重载55直线滚柱导轨 | ||||
| 丝杠规格（台湾） | X向, Y向（直径×导程） | 40×12 | 40×12 | 50×12 | 50×12 | |
| Z向（直径×导程） | 50×12 | 50×12 | 50×12 | 50×12 | ||
| 快移速度 | X向, Y向，Z向 | 24m/min | 24m/min | 24m/min | 24m/min | |
| B轴 | 10r/min | 10r/min | 10r/min | 10r/min | ||
| 定位精度（国标） | X向, Y向，Z向 | 0.01（全程） | 0.01（全程） | 0.012（全程） | 0.01（全程） | |
| B轴 | 10″ | 10″ | 15″ | 10″ | ||
| 重复定位精度（国标） | X向, Y向，Z向 | 0.006（全程） | 0.006（全程） | 0.008（全程） | 0.006（全程） | |
| B轴 | 5″ | 5″ | 5″ | 5″ | ||
| 数控系统 | FANUC-0I-MF | X向伺服电机 | 22N.m | 22N.m | 30N.m | 30N.m |
| Y向伺服电机（报闸） | 30N.m | 30N.m | 30N.m | 30N.m | ||
| Z向伺服电机 | 22N.m | 22N.m | 30N.m | 30N.m | ||
| B轴伺服电机 | 8N.m | 8N.m | 22N.m | 22N.m | ||
| 主轴伺服电机 | 15/18.5KW | 15/18.5KW | 15/18.5KW | 15/18.5KW | ||
| APC伺服电机（选配） | 8N.m | 22N.m | ||||
| 整机外形尺寸 | 长×宽×高（mm） | 3260×2875×2485 | 3510×3190×2485 | 3260×2875×2485 | 5770×5570×4500 | |
| 整机净重 | 12000kg | 125000kg | 12000kg | 19000kg | ||
