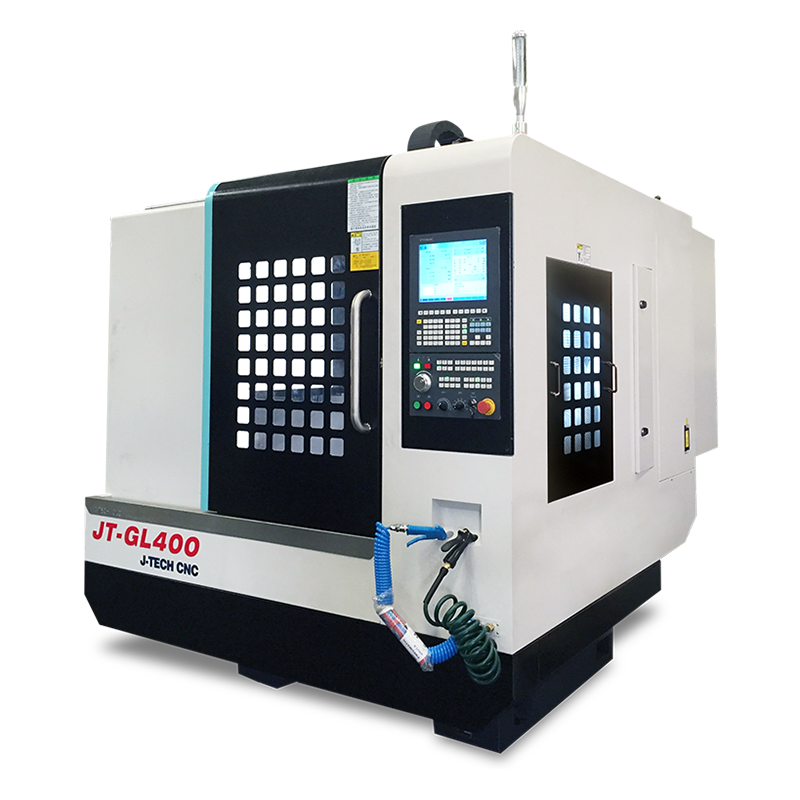

石墨加工中心

JT-GL400

专用于石墨模具加工
可实现车铣复合的加工能力,特别适用于3D曲面加工

服务热线:

+86-595-22388381

返回列表

应用领域
专用于石墨模具加工
可实现车铣复合的加工能力,特别适用于3D曲面加工

直线电机驱动
※ 具有高速度、高加速度等优点
※ 悬浮驱动替代丝杠机械式接触摩擦,避免机械传动噪音、磨损、振动等,从而保证机床整体的稳定性
※ 搭配高精度光学尺,使伺服控制形成闭环,从而提升设备精度

大理石床身
※ 具有良好的材质物理特性,材质组织结构均匀,线膨胀系数小,内应力极小等特点对机床床身精度的稳定性具有很好保证
※ 底座、门桥一体式且整体实心铸造,整体床身强度提升床身动、静刚性及稳定性

变频式冷却装置
传动部件、主轴及床身选配变频恒温制冷装置,提升抑制温度变化反应速度,有效抑制因温度变化导致的热胀冷缩物理现象,保证设备的精度稳定性

油脂润滑
※ 设备润滑系统采用定量式油脂润滑系统,润滑油附着能力强对传动部件具有良好的防护作用
※ 保证传功内部整体防护
※ 避免因液态油滴落石墨引起的工件报废

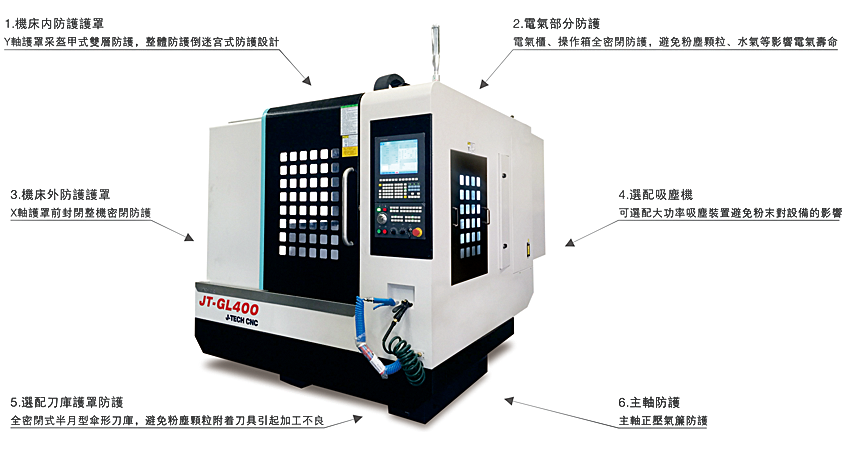

机床整体、部件密封性
规格 高速门型加工中心
GL400
工作台 工作台面积 (mm) 500×400
T型槽(个数×槽宽×间距) (mm) 4×100×14
工作台最大荷重 (kg) 150
行程 X轴行程 (mm) 400
Y轴行程 (mm) 350
Z轴行程 (mm) 250
主轴鼻端至台面距离 (mm) 200-450
主轴中心至机柱距离 (mm) 265
主轴 主轴转速 (rpm) 30000(内藏式)
主轴锥度 HSK40E-100
速度 X/Y/Z轴快移速度 (m/min) 80/80/60
切削速度 (mm/min) 1-10000
快移加速度 (G) X/Y/Z:1/1/2
精度 定位精度 (mm) X/Y/Z:0.006
重复定位精度 (mm) X/Y/Z:0.004
刀库 刀库形式 圆盘式
刀库容量 (T) 32
最大刀具直径\长度\重量 (mm\mm\kg) Φ60/200/3
换刀时间 (s) 1.2
系统 系统型号 铼钠克
其它 主轴电机功率 (kw) 7.5
电源要求 3φ 380V/50HZ/12KVA
所需气压 (kg/cm²) 6.5
机床重量 (kg) 3500
外观尺寸 (mm) 2100×2200×2500
